手板模型簡介

手板模型就是在沒有開模之前，根據產品外觀圖紙或結構圖紙先做出的一個或幾個手板，用來檢查外觀、結構合理性和功能的合理性。手板目前在不同的地方亦稱為首板。

手板模型介紹

通常剛研發或設計完成的產品均需要做手板，手板是驗證產品可行性的第一步，是找出設計產品的缺陷、不足、弊端最直接且有效的方式，從而對產品缺陷進行針對性的改善，直到滿足產品量產的外觀，結構，功能需求。至此，通常還需要進行小批量的試產進而找出批量里的不足加以改善。設計完成的產品一般不能做到很完美，甚至無法使用，直接生產一旦有缺陷將全部報廢，大大浪費人力和物力和時間；而手板一般情況是少數的樣品，制作周期短，損耗人力物力少，很快地找出產品設計的不足進而改善，為產品定型量產提供充足的依據。

醫療器械外殼-血液凈化機

手板分類

按制作手段分

手板按照制作的手段分，可分為手工手板和數控手板：

（1）手工手板：其主要工作量是用手工完成的。手工手板分abs手板和油泥手板

（2）數控手板：其主要工作量是用數控機床完成的， CNC手板：主要是用加工中心生產出來的手板。

（3）硅膠復模手板：硅膠復模（又稱真空復模）指的是利用原有的樣板，在真空狀態下制作出硅膠模具，并在真空狀態下采用PU、硅膠、尼龍abs等材料進行澆注，從而克隆出與原樣板相同的復制件。

手板加工工藝對比

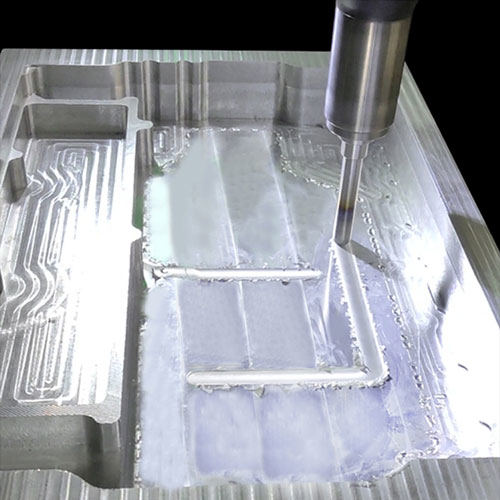

CNC加工：

1、優勢：精度高，一般可以達到0.05mm~0.1mm，加工尺寸范圍大，有的CNC加工中心可以整件加工兩米多長的手板;材質選擇多樣、表面處理效果好。材料更接近原材料的特性

2、劣勢：按工時收費，對于細小而復雜的手板，采用CNC加工不劃算。

3d打?。?/td>

1、優勢：精度高，打印速度快，打印細節復雜的手板有優勢。

2、劣勢：按重量收費，打印較大的手板費用高;加工尺寸有限制;打印的材料比較少，主要是光敏樹脂和ABS。

真空復模：

1、優勢：成本低廉，制作周期短，小批量(50-500個)制作有優勢。

2、劣勢：受硅膠液體熱脹冷縮的影響，精度比較低，通常在0.2mm左右;一套硅膠模具只能復制20個手板，數量在500以上價格高。

按所用材料分

手板按照制作所用的材料，可分為塑膠手板、硅膠手板、金屬手板：

（1）塑膠手板：其原材料為塑膠，主要是一些塑膠產品的手板，比如電視機、顯示器、電話機等等。

（2）硅膠手板：其原材料為硅膠，主要是展示產品設計外形的手板，比如汽車、手機、玩具、工藝品、日用品等等。

（3）金屬手板：其原材料為鋁鎂合金等金屬材料，主要是一些高檔產品的手板，比如筆記本電腦、高級單放機、MP3播放機、CD機等等。

鋁合金動力電池箱體

手板制作的必要性

檢驗外觀設計

手板不僅是可視的，而且是可觸摸的，他可以很直觀的以實物的形式把設計師的創意反映出來，避免了“畫出來好看而做出來不好看” 的弊端。因此手板制作在新品開發，產品外形推敲的過程中是必不可少的。

檢驗結構設計

因?yàn)槭职迨强裳b配的，所以它可直觀的反映出結構的合理與否，安裝的難易程度。便于及早發現問題，解決問題。

直接開模的風險

由于模具制造的費用一般很高，比較大的模具價值數十萬乃至幾百萬，如果在開模具的過程中發現結構不合理或其他問題，其損失可想而知。而手板制作則能避免這種損失，減少開模風險。

產品面世提前

由于手板制作的超前性，你可以在模具開發出來之前利用手板作產品的宣傳，甚至前期的銷售、生產準備工作，及早占領市場。

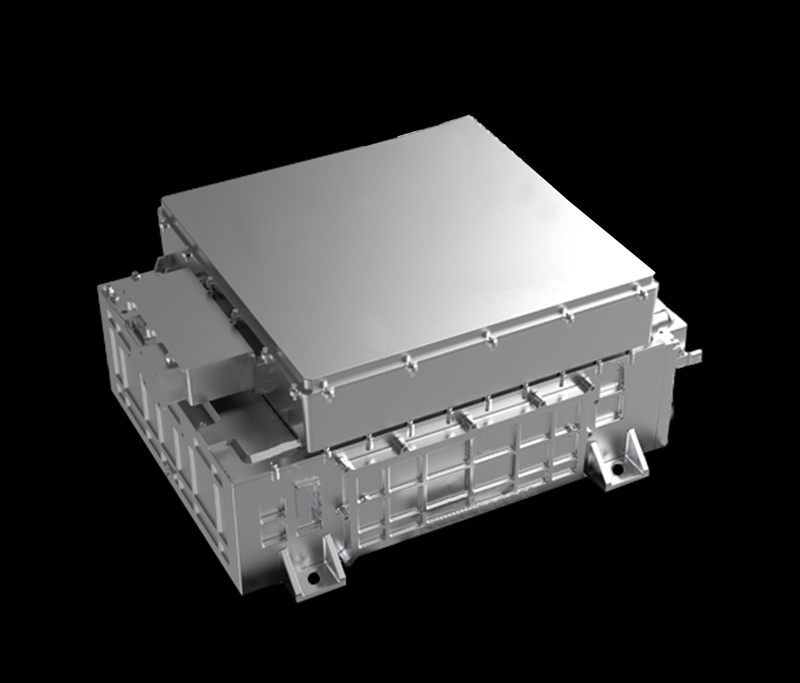

氫能源電堆外殼
