5G腔體

標簽：

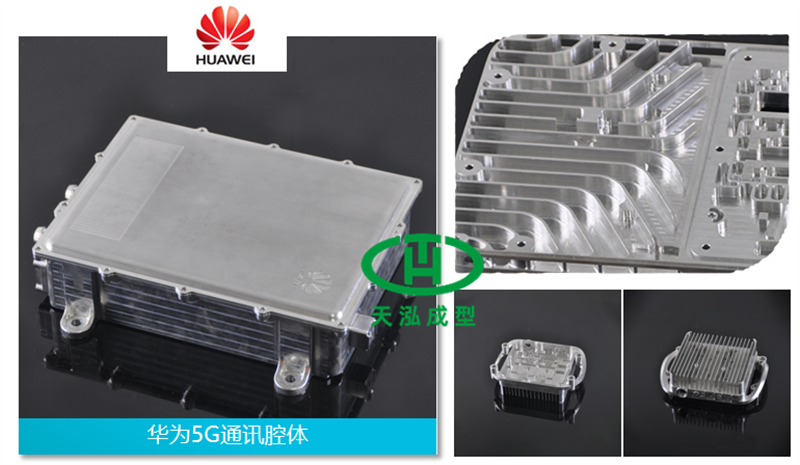

華為、中興5G腔體合作供應商-東莞天泓

東莞天泓20年專注于鋁合金腔體加工，擁有100臺超過1米的cnc加工中心，已成為華為、中興兩大5G通訊設備的合作供應商，快速為客戶提供5G腔體批量加工定制。我們深耕多年，已在該領域已經積累了豐富的技術經驗，歷經從3G、4G到現在5G腔體的精密加工，已攻克了5G腔體的技術難題。不管是平面度、光潔度、精糙度、公差、孔攻絲、氣密測試都能滿足用戶的需求。

5G腔體發展前景

隨著5G基站的迅速發展，5G散熱殼體、5G腔體濾波器、天線底板、5G接插件等結構件的需求加大，同時也給加工企業帶來一波新的挑戰和機遇。

從以前的3G、4G到5G，基站架構變化較大，5G基站架構天線無源部分與RRU合為AAU，天線的集成度要求顯著變高，AAU需要在更小的尺寸內集成更多的組件，內部結構更為復雜，其工藝和原材料需要進行全面升級，技術壁壘全面提升。

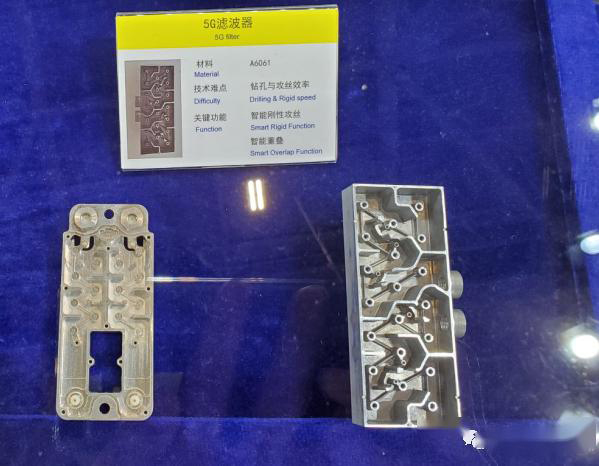

5G基站濾波器

5G基站濾波器在移動通信網絡中主要的作用是用來消除接收和發射通道的干擾和雜波，使有用的信號盡可能無衰減的傳輸，對無用的信息盡可能衰減，從而實現準確的選頻。

東莞天泓在5G基站濾波器已積累了豐富的定制經驗，小型化金屬濾波器在5G通信設備中還是占據較大的市場。已有效的幫忙客戶上解決濾波器孔位多，鉆孔攻絲的難度。定制5G腔體就選東莞天泓。

5G基站濾波器

針對這種大量鉆孔與攻絲需在多個面經過多道工序加工，重復裝拆頻率較高；而且由于其小型化輕量化需求，一般是薄壁件，沒有大切削，對精度要求高，產品定位孔精度高，加工余量?。?.5-1mm）。在這方面天泓成型已得到了很好的解決，定制出來的成品滿足用戶需求。

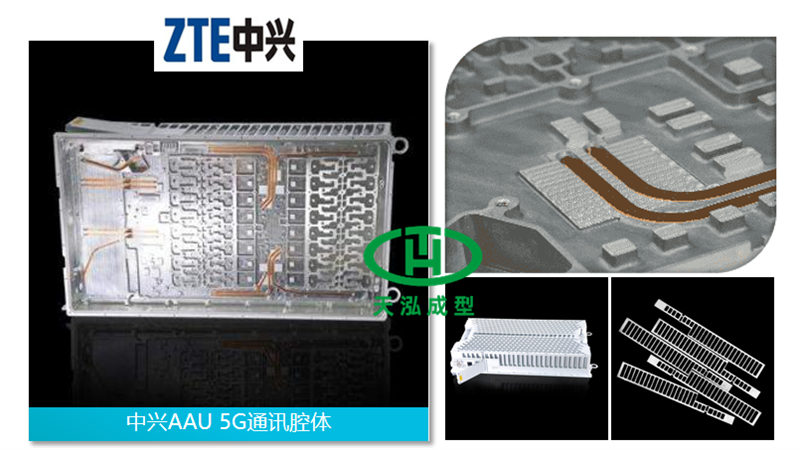

AAU散熱殼體

AAU殼體作為5G基站的大型部件之一，對5G基站內的電路板及芯片起到散熱和防水防塵的關鍵作用，此外要求的型腔，散熱面及安裝孔位，對產品表面平面度、光潔度、形位公差精度以及加工效率具有較高要求。除此之外，在防水防塵方面，東莞天泓有專業的氣密檢測設備提供品質保證。

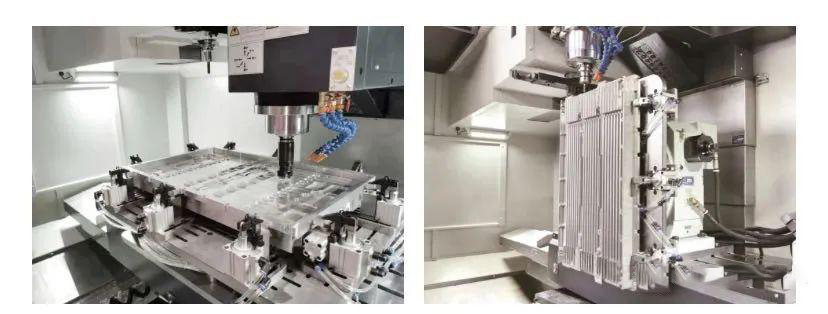

5G基站殼體cnc加工過程

基站設備參數對比表（數據源于網絡）

廠家	BBU	AAU
功耗（W）	規格	尺寸	重量	功耗（W）
華為	1400	64T64R	860×395×190	40	1150
中興	3900	64T64R	799×399×161	45	1900
諾基亞貝爾	1660	64T64R	900×480×144	40	1500
大唐	1850	64T64R	895×490×142	47	1700
愛立信	1700	64T64R	520×978×150	43	1200

天泓在5G腔體加工難題已得到解決

尺寸大，加工精度要求高，是決定5G腔體高質量的關鍵之一。針對5G基站結構件AAU外殼、濾波器腔體相關的大型薄壁件，意味著更大的X/Y軸加工行程。如何進行這種高難度加工，而且提高加工效率是對數控加工設備的極大考驗。

在這方面東莞天泓已擁有成熟的技術，加多臺高精度，超過1米的大型加工設備，是國內比較專業的5G腔體加工定制服務商。

100余臺cnc設備
